안녕하세요. 어라운드뷰 옴니뷰 NS2화물차, 특수차, 중장비, 통학버스, 군부대작전차량 출장장착 전문기업 오토모빌게라지입니다.

봄 같았지만 종이접기처럼 여름이 다가온 것 같습니다. 4월 중순 날씨라고 믿기 어려울 정도로 기온이 올라가네요.

내일과 모레는 비 소식이 있습니다만 부디 산불 진화에 도움이 되기를 바랍니다.

이번에도 멀리 다녀왔습니다.일반인 출입이 불가능한 군부대 출장이었는데 작전 지휘 차량에 360도 어라운드 뷰를 장착했습니다.군용차 4채널 블랙박스를 고민하고 안전한 주행환경이 더 중요하다고 생각해 옴니뷰 NS2로 결정했습니다.

어라운드 뷰는 4개의 카메라를 장착해 카메라에서 보이는 이미지를 공차 보정이라는 과정을 거쳐 하나의 영상으로 만들어 차량을 하늘에서 내려다보는 듯한 이미지를 모니터로 출력해 줍니다.그리고 원하는 모드로 뷰 모드를 변경하면서 볼 수 있기 때문에 특수 차량이나 화물차, 통학 차량에 정말 많이 장착하고 있습니다.

군부대 출장 작업기를 보세요.

군용 작전차이기 때문에 측면이 확장되는 방식으로 실내 공간이 넓어집니다.때문에 차량탑 측면에는 카메라 장착이 어려운 상황입니다.이러한 방식은 보통 미국식 캠핑카에서 자주 사용하는데, 이 차량도 미국에서 건너온 것 같네요.정확한 화면을 구현하려면 차량 앞뒤를 기준으로 가운데에 카메라가 있으면 보정도 쉽지만 수많은 차량을 출장 장착하면서 축적된 노하우로 완벽하게 작업했습니다.

군부대의 작전차량 어라운드뷰 출장 전문 전 카메라 장착은 그리 어렵지 않았습니다.그릴을 타공해 배선이 들어갈 공간을 확보하고 전용 하우징에 카메라를 넣어 장착했습니다.

승용, 화물, 버스, 특수차 모두에 해당하는 부분입니다.카메라 장착 위치(높이) 그리고 각도가 매우 중요합니다.장착이 완료된 후 수행하는 어라운드뷰 공차 보정 과정에서 어려움이 없도록 하기 위해서는 카메라 장착을 정확하게 해야 합니다.

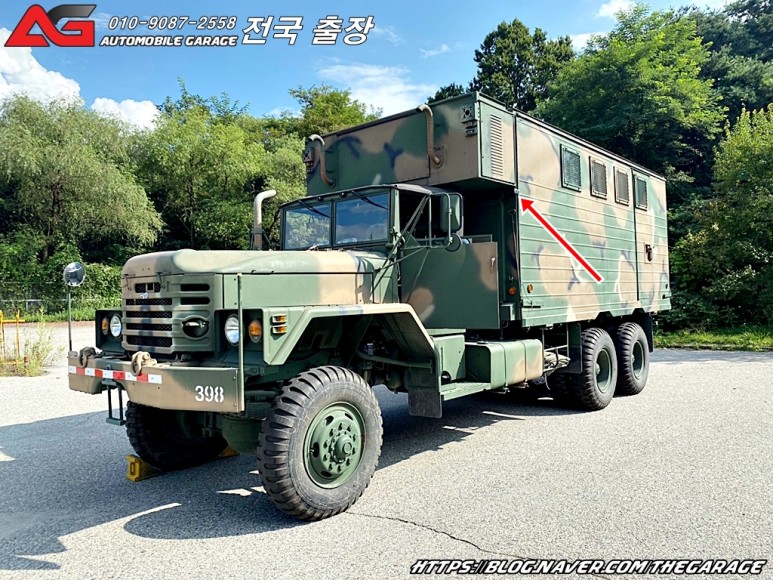

상술한 바와 같이 측면탑이 확장되는 방식이기 때문에 사이드카메라를 화살표 위치에 장착하였습니다.

주행 중에는 확장 구획이 들어가 있기 때문에 이 위치를 선정했습니다.

우리가 만들어 놓은 브래킷을 이용하여 측면에 고정하고 어라운드 뷰 카메라를 장착했습니다.

출장 작업이라고 배선의 조잡한 방식을 배선관(주름관)을 사용하여 배선을 보호하고 작업되었으며, 몇 개를 사용했는지도 모를 정도로 많은 케이블 타이에서 정성스럽게 배선 정리를 실시하였습니다.

뒤쪽 카메라도 가장 높은 곳에 장착해야 완벽한 화면을 만들어낼 수 있지만 사진에서 보듯 사다리가 항상 부착돼 있어 카메라를 아래로 이동시킬 수밖에 없었습니다.

게다가 문도 열리네요.흐흐흐흐.

이 위치가 가장 적합하다고 판단하여 속도로 작업을 계속합니다.

역시 직접 제작한 브래킷을 견고하게 고정하고 군용차 어라운드 뷰 카메라 장착을 계속합니다.

반대편 측면도 같은 위치에 어라운드 뷰 카메라를 장착해 보정 과정을 거쳐 군용 작전 지휘 차량 어라운드 뷰가 구현됩니다.

실내 모니터는 10인치입니다 대시보드에 붙이려고 했지만 시야가 방해가 될 것 같아서 원하는 위치로 옮겼습니다.

어라운드뷰 본체입니다.시트 아래에 적당한 공간이 있기 때문에 이 위치에 장착하고 있습니다.배선 간섭이나 손상이 없도록 하였습니다.

군용차 블랙박스나 어라운드 뷰를 장착하고 있으면 장착 환경은 좋지 않습니다.이런 어려움을 극복하는 것이 전문가인 거죠.뷰모드 스위치는 운전자가 손에 닿기 쉬운 위치라고 판단해 여기에 장착했습니다.

사진은 조금 어둡지만 평소 주행 시 볼 수 있는 어라운드 뷰 화면입니다.이미지에서도 군용차처럼 그린 컬러를 선택했습니다.

이 정도면 운전할 때 시야 방해는 없을 겁니다.큰 모니터를 장착해야 하는 어라운드 뷰는 모니터의 위치도 매우 중요합니다.

평소 주행하면서 탑뷰, 그리고 후방 화면을 상시 볼 수 있어 뒷차와의 거리를 알 수 있고 차선 변경 시 사고 예방도 가능합니다.

뷰모드 스위치로 화면을 변경할 수 있습니다.탑뷰와 좌우를 선택적으로 볼 수 있습니다.

좁은 길을 지나야 하는 군용차는 이 뷰 모드가 매우 편리합니다. 좌우 사이드 영상과 중앙 탑 뷰 화면 모드입니다.

와이드 프론트 뷰로 보다 확실한 전방 상황 판단이 필요할 때 사용하십시오.

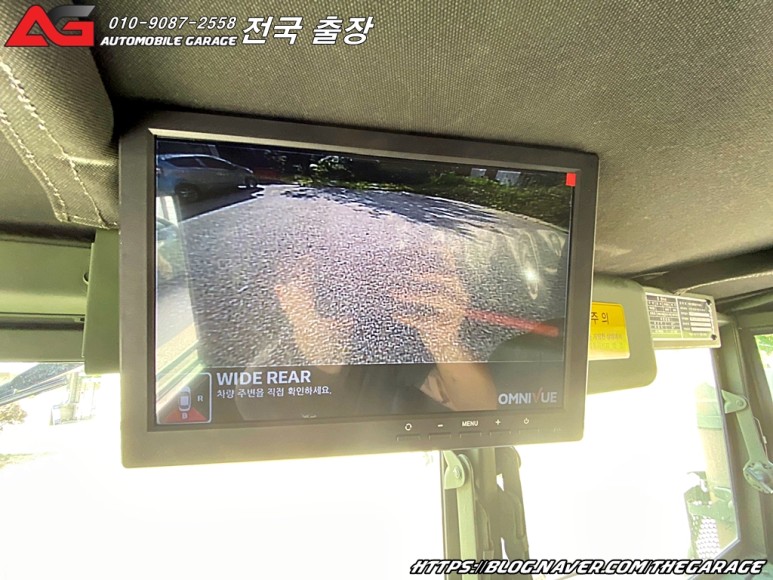

이것은 와이드리아뷰입니다.역시 후방 상황 판단이 필요할 때 보시면 도움이 될 것 같습니다.

이건 전체 탑뷰지만 작전 차량에는 꼭 필요하다고 할 수 있습니다.적이 차 주변에 있는지 확인할 수 있습니다.흐흐흐흐.

이러한 다양한 뷰 모드는 모든 차량에 적용이 가능하기 때문에 화물차와 특수차(중장비), 그리고 아이들의 안전을 책임지는 통학버스에도 정말 필요한 어라운드 뷰입니다.

이렇게 군부대 출장장착 전문 오토모빌게라지에서 작업한 군 작전지휘차량 360도 어라운드뷰 옴니뷰 NS2 작업기였습니다.

NS2는 2D이미지만 제공하며 녹화기능은 없습니다. 3D이미지를 제공하는 옴니뷰 NS4는 가격이 조금 비싸지만 주행중 녹화기능도 제공해 원하시는 제품을 선택하실 수 있습니다.
